# Как фрикционный ограничитель крутящего момента защищает скребковый конвейер от перегрузки?

При фактической эксплуатации скребкового конвейера такие ситуации, как заклинивание цепи, скопление угля или попадание крупных кусков материала в конвейерный став, могут привести к резкому увеличению сопротивления движению оборудования.

Для скребкового конвейера, работающего в условиях высоких нагрузок, даже кратковременная нештатная нагрузка может привести не только к вынужденной остановке оборудования.

На что действительно стоит обратить внимание, так это на проблему, которую часто упускают из виду: если скребковая цепь заклинила, а приводная система продолжает передавать мощность, куда будет передаваться чрезмерно высокий крутящий момент?

Именно поэтому в системе привода скребкового конвейера необходимо предусматривать соответствующие меры защиты от перегрузки.

1. Почему при заклинивании цепи скребкового конвейера возникает перегрузка?

При нормальной работе мощность от электродвигателя передаётся через редуктор, приводную звёздочку и другие элементы привода на скребковую цепь. Если скребковая цепь заклинивает или её движение затрудняется, приводная система продолжает передавать мощность, в результате чего крутящий момент в системе привода быстро возрастает.

Особенно при работе в тяжёлых условиях, если причина повышенного сопротивления не устраняется своевременно, возникающий ударный крутящий момент продолжает воздействовать на редуктор, приводную звёздочку, скребковую цепь и другие компоненты.

Поэтому необходимо учитывать ещё один важный вопрос: может ли чрезмерно высокий крутящий момент, возникающий при аварийной ситуации, быть своевременно ограничен?

2. Какую проблему на самом деле решает фрикционный ограничитель крутящего момента?

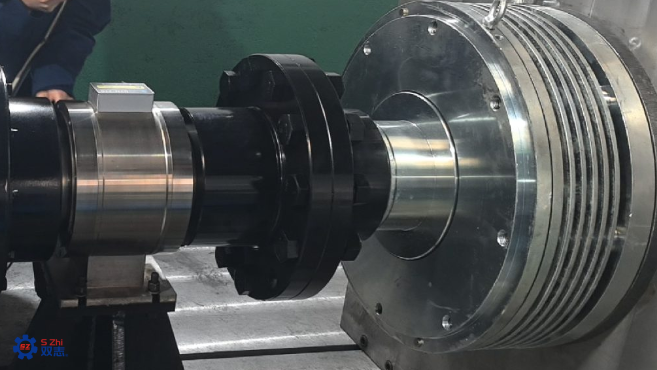

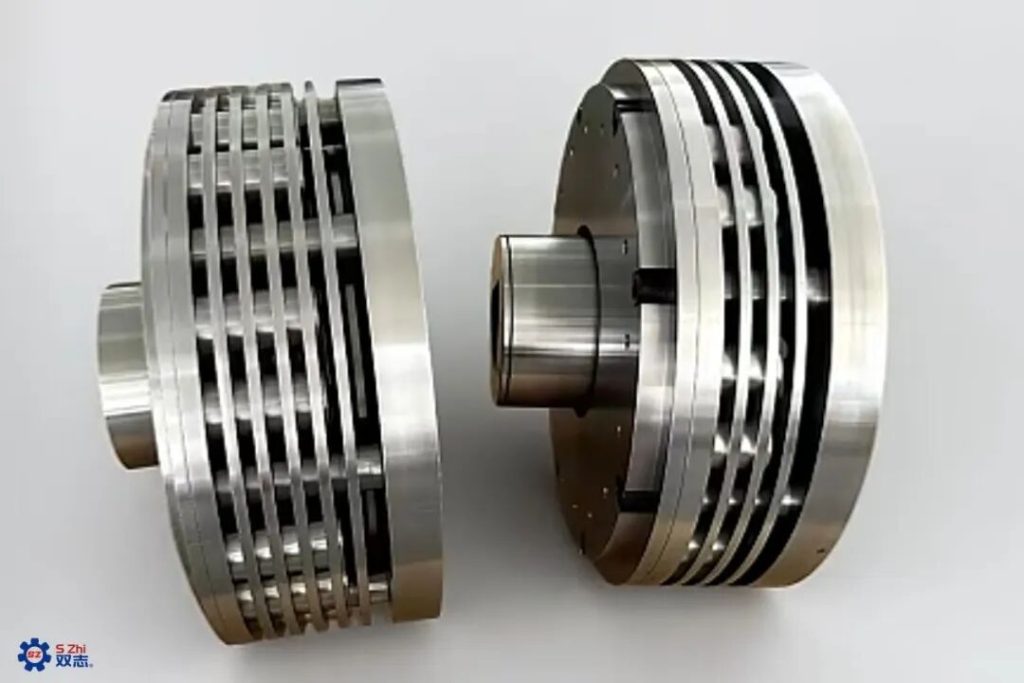

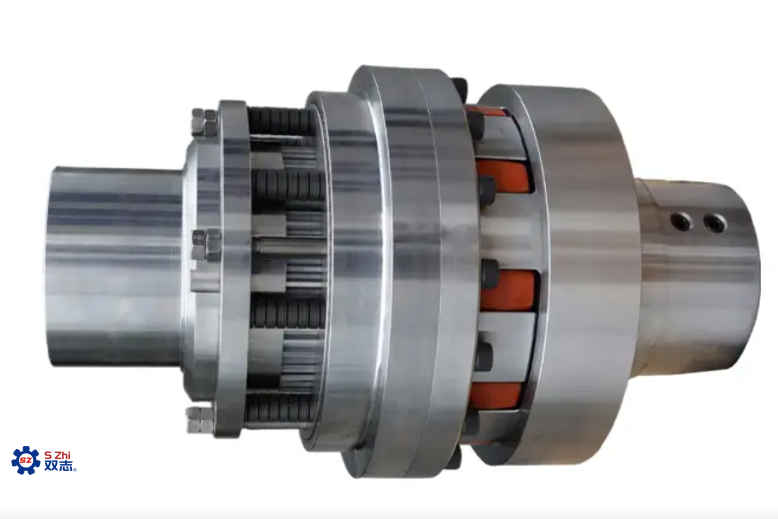

Фрикционный ограничитель крутящего момента можно рассматривать как дополнительный элемент защиты трансмиссии от перегрузки. В зависимости от конструкции привода он устанавливается в соответствующем месте системы передачи мощности.

В штатном режиме ограничитель стабильно передаёт крутящий момент. Когда передаваемый крутящий момент достигает заранее установленного значения ограничения, фрикционная пара начинает проскальзывать, ограничивая дальнейшее увеличение передаваемого крутящего момента и снижая воздействие перегрузки на последующие элементы привода.

Проще говоря:

Нормальная работа оборудования → фрикционный ограничитель стабильно передаёт мощность

Увеличение нагрузки → передаваемый крутящий момент постепенно возрастает

Крутящий момент достигает установленного значения → фрикционная пара начинает проскальзывать и ограничивает дальнейший рост крутящего момента

Перегрузка продолжается → фрикционная пара продолжает проскальзывать, ограничивая передаваемый крутящий момент

3. Означает ли частое проскальзывание фрикционного ограничителя, что он неисправен?

Не обязательно.

Если при заклинивании цепи, скоплении угля или возникновении другой нештатной ситуации передаваемый крутящий момент достигает установленного предельного значения, фрикционный ограничитель начинает проскальзывать. Само по себе это может свидетельствовать о том, что ограничитель выполняет свою защитную функцию.

Однако при слишком частом проскальзывании необходимо дополнительно проверить возможные причины:

1. Фактическая нагрузка:
Не превышает ли текущая нагрузка оборудования исходные расчётные рабочие условия?

2. Установленное значение ограничения крутящего момента:
Соответствует ли заданное защитное значение параметрам электродвигателя, редуктора и фактическим условиям эксплуатации оборудования?

3. Состояние фрикционной пары:
Не наблюдается ли после длительной эксплуатации чрезмерный износ фрикционных накладок и других элементов фрикционной пары или изменение их рабочего состояния?

4. Состояние самого оборудования:
Не увеличивается ли сопротивление движению из-за неправильного натяжения цепи, локального заклинивания, износа приводной звёздочки или других неисправностей?

Поэтому оценивать исправность фрикционного ограничителя нельзя только по принципу «проскальзывает или не проскальзывает». Необходимо учитывать частоту проскальзывания, фактическую нагрузку и реальные условия эксплуатации оборудования.

4. Должен ли крутящий момент фрикционного ограничителя быть как можно выше?

Если установленное значение ограничения крутящего момента слишком высокое, при возникновении аварийной перегрузки ограничитель может не успеть своевременно выполнить защитную функцию.

Если же установленное значение слишком низкое, ограничитель может часто переходить в режим проскальзывания даже при нормальных колебаниях рабочей нагрузки.

Поэтому при выборе фрикционного ограничителя нельзя ориентироваться только на величину номинального крутящего момента. Гораздо важнее обеспечить его соответствие всей системе привода и фактическим условиям эксплуатации.

Оптимальное значение ограничения крутящего момента — это правильный баланс между нормальной передачей мощности и защитой от перегрузки.

Скребковый конвейер является тяжёлым непрерывным транспортирующим оборудованием. В реальных производственных условиях полностью исключить заклинивание цепи, скопление угля и другие ситуации, приводящие к резкому увеличению нагрузки, практически невозможно.

Поэтому основное внимание следует уделять не только предотвращению перегрузки, но и тому, предусмотрена ли в системе привода соответствующая защита при её возникновении.

Именно такую дополнительную защитную функцию между нормальной передачей мощности и аварийной перегрузкой выполняет фрикционный ограничитель крутящего момента.

Henan Shuangzhi Machinery Equipment Co., Ltd. специализируется на производстве и поставках скребковых конвейеров для механизированных очистных комплексов и соответствующих запасных частей для угольных шахт. В соответствии с фактическими требованиями заказчика к оборудованию мы можем предоставить совместимые комплектующие и профессиональную техническую поддержку.

Если вам требуются соответствующие комплектующие или техническая консультация, свяжитесь с нами.
